原理：阿基米德法，即，、分別為重錘和浸入熔體細絲的體系，為重力加速度，為熔體表面張力引起的附加力，一般情況下，為懸絲半徑，為熔體的表面張力，為熔體與細絲的潤濕角。

優(yōu)勢：考慮了體積膨脹與表面張力的影響，測試精度大大提升，精度0.5%。

適用范圍：穩(wěn)定無揮發(fā)，粘度小，液態(tài)下均勻，無沉淀，如各類熔鹽，以及部分液態(tài)金屬。

裝置原理示意圖：

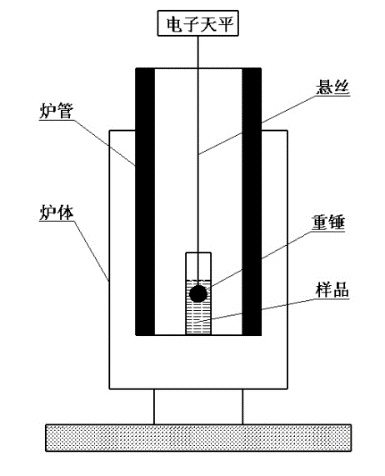

密度測試裝置原理示意圖

標準樣品測試結果：

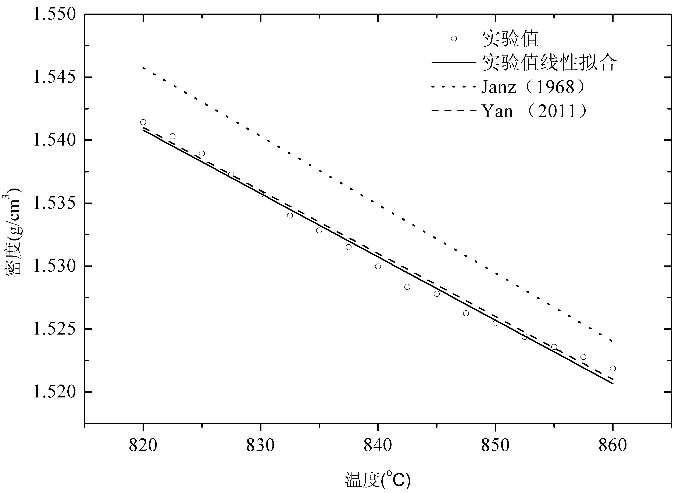

NaCl實測值與文獻及理論的對比

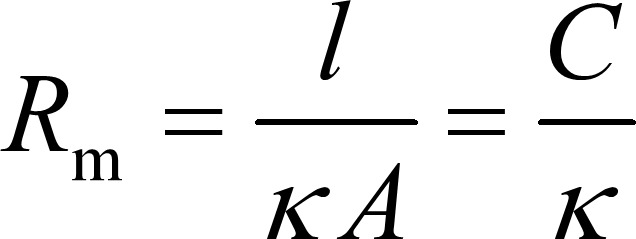

原理：CVCC法，即連續(xù)變換電導池，即在一個固定的外加頻率下，改變毛細管電導池的長度，再讀出不同電導池長度時的電路總阻抗即可。，為熔鹽電阻，為電導池長度，為電導池橫截面積，為電導池常數(shù)，為電導率。

優(yōu)勢：在標定和測量時對于電導池的一致性要求不再像使用固定電導池常數(shù)法那樣苛刻，方便了試驗的進行，測量精度：5%，重現(xiàn)性：3%。

適用范圍：穩(wěn)定無揮發(fā)，粘度小，液態(tài)下均勻，無沉淀，如各類熔鹽，以及部分液態(tài)金屬。

原理：步冷曲線法

測量精度：±1℃

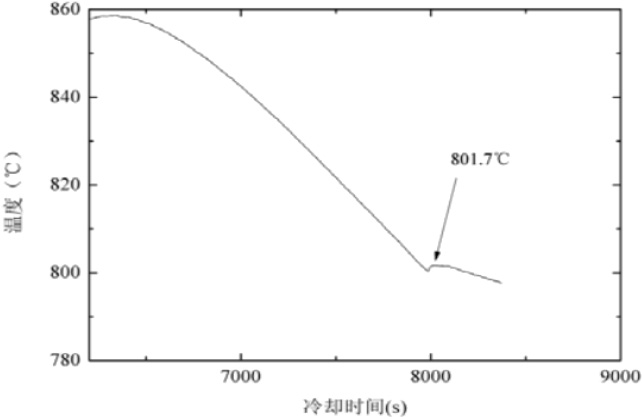

歷史數(shù)據(jù)：氯化鈉步冷曲線

裝置原理示意圖：

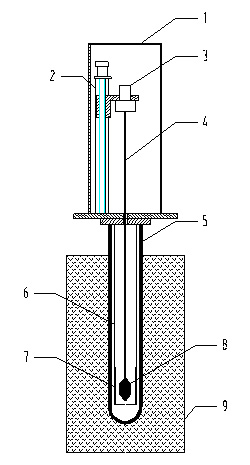

步冷曲線測試系統(tǒng)示意圖

標準樣品測試結果：

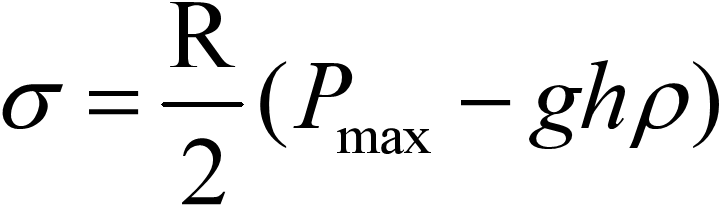

測試方法：最大氣泡法， ，式中是表面張力，毛細管的半徑，為氣泡的最大壓力，重力加速度, 毛細管浸入電解質熔鹽中的深度，為熔融電解質的密度，本方法測量精度可達3%。

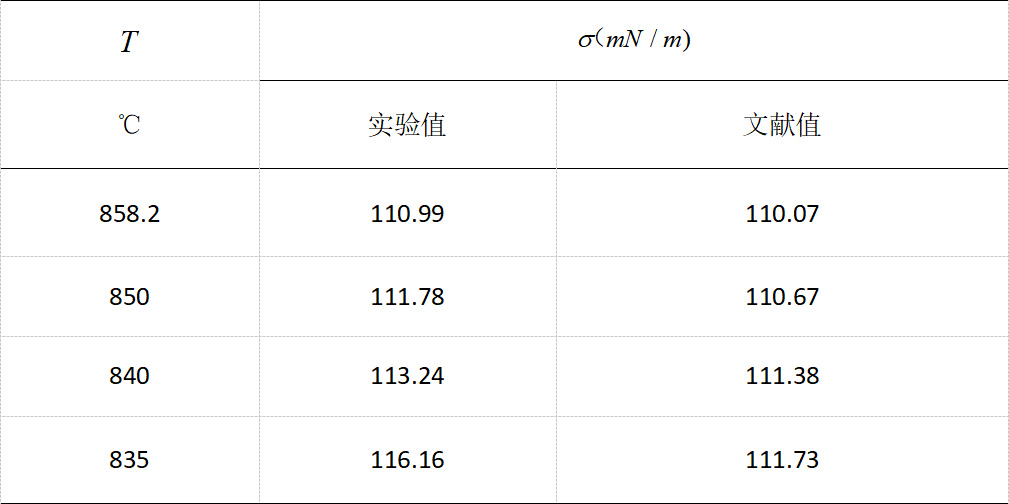

標準樣品測試結果：

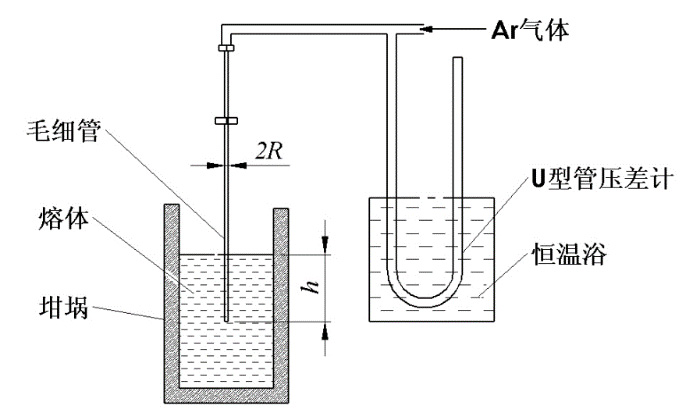

裝置原理示意圖：

5.1 旋轉法

原理：旋轉法，，為轉動產(chǎn)生的力矩，、分別為內外柱體的半徑，為內柱體浸入液體中的深度，為轉動的角速度，為由于內柱體端面的粘滯阻力產(chǎn)生的端面效應所引入的附加管長。

優(yōu)勢：雙懸絲軟件連接技術，首次實現(xiàn)了高溫液態(tài)熔鹽粘度的測量，填補了高溫低粘度測量領域的空白。

粘度測試范圍：1.6-20cp（低粘度），50-10⁵ cp（真空高粘度）

測量精度：＜0.2cp

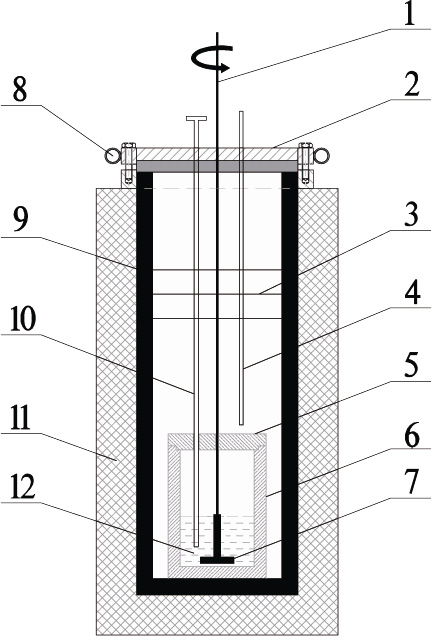

裝置原理示意圖：

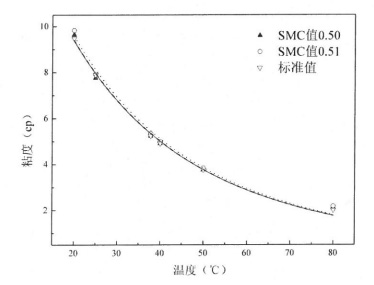

標準樣品（標準油）測試結果：

5.2扭轉柱體法

原理：振蕩杯，通過對容器中的試樣液體進行回轉振動，液體分子之間的摩擦會發(fā)生內耗。測定回轉的對數(shù)衰減率，根據(jù)對數(shù)衰減率與粘度的關系，從而求得粘度數(shù)據(jù)。

優(yōu)勢：適用于高溫低粘度液態(tài)樣品的測量，尤其是金屬/合金等低粘度樣品。

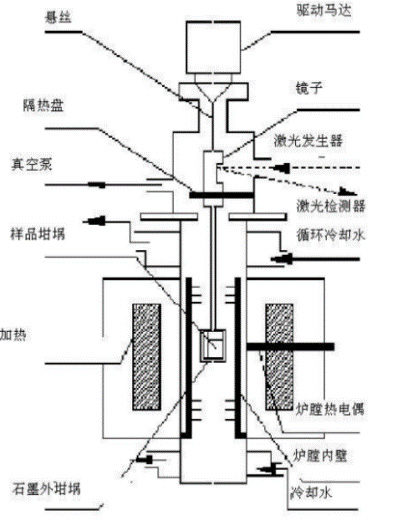

裝置原理示意圖：

原理：激光閃光法，基于Park公式，式中、、分別為樣品的熱擴散系數(shù)、樣品厚度和激光脈沖發(fā)射到下表面溫度上升至穩(wěn)態(tài)的1/2時間。

適用范圍：各向同性的固體樣品。

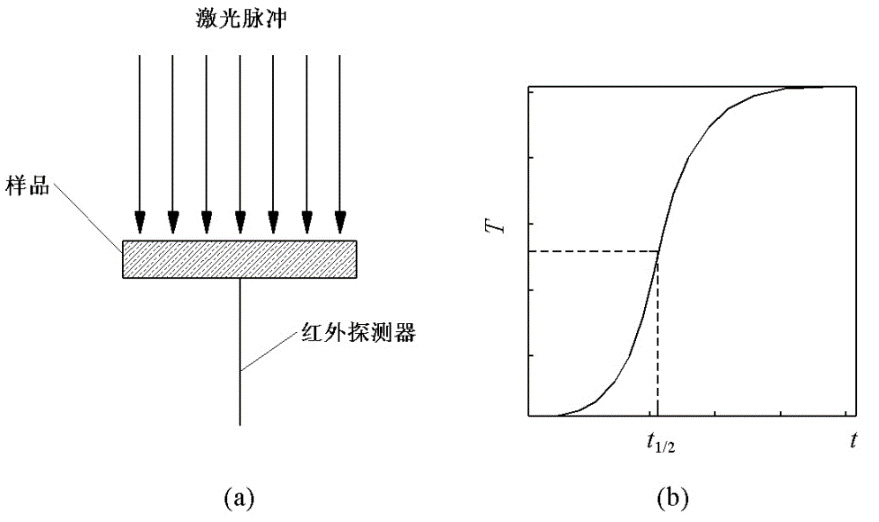

裝置原理示意圖：

原理：短熱線法

適用范圍：各種無機熔鹽類

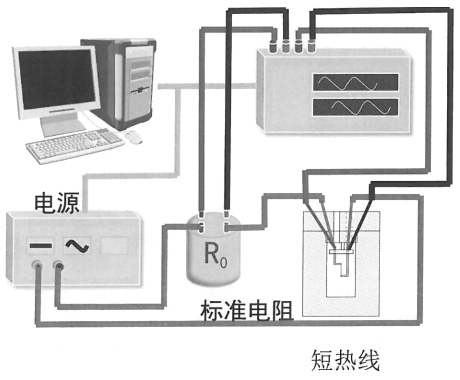

裝置原理示意圖：

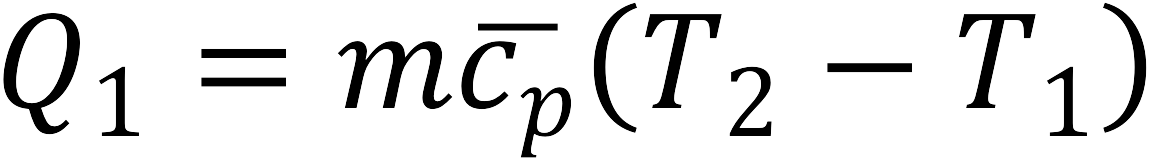

原理：落下等溫法，取質量為的該物質為試樣，在定壓下于高溫爐內加熱到恒定溫度，然后投入到溫度恒定為的量熱計中，引起量熱計溫度升高。若量熱計的能當量為，其末期的平穩(wěn)溫度為，則試樣失去的熱量為：

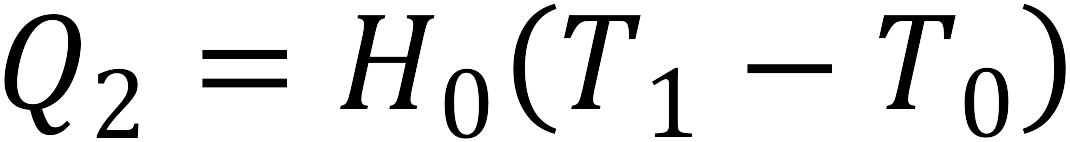

為試樣在~間的平均比熱。而量計所獲得之熱量為：

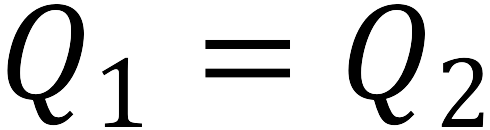

如果使量熱計處于理想的絕熱狀態(tài)，并設法消除試樣下落時的熱損失，則：

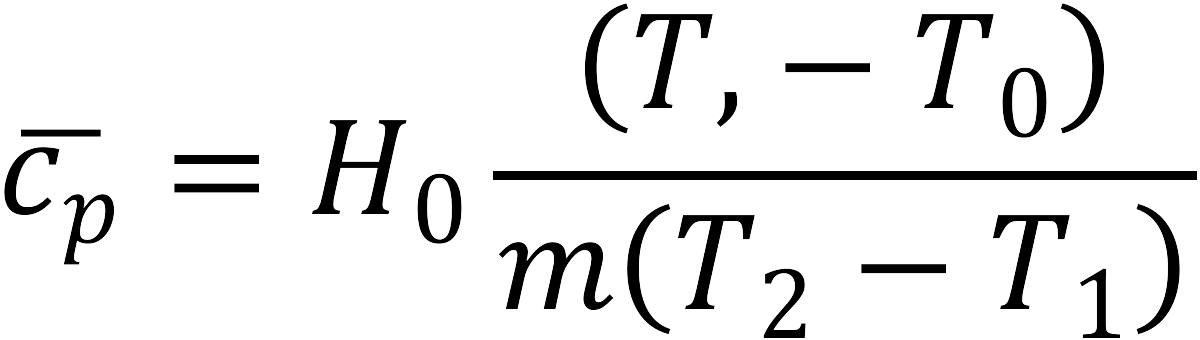

由以上三式，并根據(jù)焓、平均比熱及真比熱的定義，即可得出：

優(yōu)勢：測量溫度范圍寬-150~1700℃，測量精度：100-800℃（±1.5%），800-1700℃（±3%）
